가변 주파수 산업적 스폿 용접기 갠트리 타입 가로행 용접기 150KVA

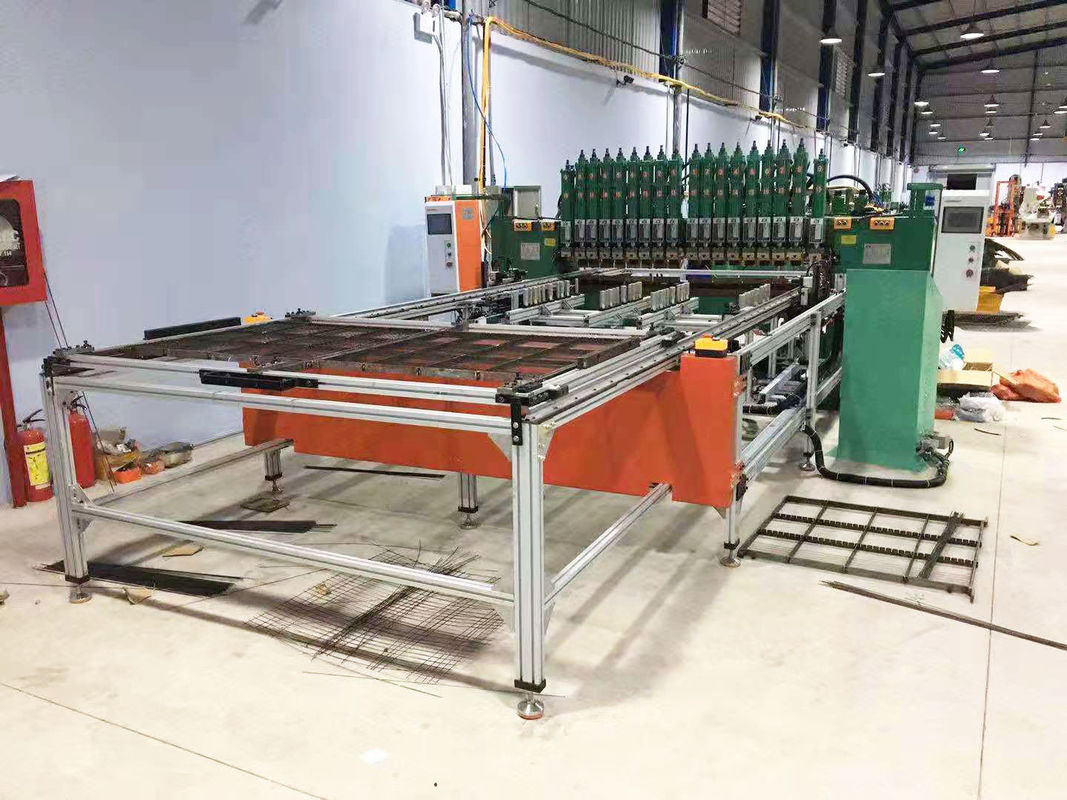

가변 주파수 갠트리 타입 가로행 용접기

이 기계로의 도입

        이 기계는 주파수 변환 갠트리 타입 가로행 용접기이고, 트랜스가 교류형이고, 전기 콘트롤 박스가 주파수 변환 유형입니다. 그것은 힘과 안정적 용접전류를 용접하는 양쪽을 보증할 수 있습니다. 게다가, 그것은 전력망을 전력에 거의 영향을 미치지 않고 많은 공장과 불충분한 전력망과 기계가 있다고 상황을 위해 매우 적당한 전기를 아낍니다. 그것은 AC 용접기와 중파 용접기의 조합입니다.

받침대 용접기 호스트

1. 입력 전압은 380V이고 권력은 150KVA * 2입니다, 18개 3층 실린더가 있습니다, 기계의 내부 폭이 2300MM이고 효과적 용접 폭이 2000MM입니다. 용접 가로행 용접 다이는 100MM 장기간 크롬동 전극을 갖추고 있습니다.
2. 주 변압기는 가득 찬 적동광 코일로 만들어집니다, 고급 규소강, 강력한 트랜스, 거센 흐름과 최대 단락 전류가 32000A이고 물 순환식 냉각, 온도 조절 장치가 있습니다, 기계의 포괄적 보호가 오랫동안고 전류와 함께 일할 수 있습니다. 과부담은 자동적으로 끌 것입니다.

3. 제어함은 이주파 변환 제어 박스입니다. 주파수의 제어 주파수는 용접 프로세스가 튕기는 소리를 감소시키는다는 것을 보증하기 위해 높은 제어 정밀도와 안정적 경향으로 변환 제어기는 5KHZ 살이고 용접 효과가 더 좋습니다.

4. 실린더는 조정되도록 강력하고 쉬운 빠른 3층 조정할 수 있는 실린더입니다. 안정적이고 오래간 대만 야데케 솔레노이드 밸브.

상부 및 하부 거래소의 2개 세트는 받침대 용접기 자동 피드 랙때문에 죽습니다

1. 메쉬 용접 푸싱의 두 세트는 죽고 다이의 두 세트가 용접으로 위 아래로 바뀝니다. 시공 절약하세요. 다이가 익숙한 푸싱은 직접적으로 용접될 수 있는 고정 다이가 아니라 용접 다이를 설치합니다.

2. 주형 설치 공간은 2m 넓은 * 1.5m 장기간 메쉬의 최대입니다.

3. 서보 모터의 2개 세트와 PLC+human-machine 인터페이스의 1개 세트가 있습니다. 디자인은 조정되도록 사용하기 쉽고 쉽습니다.

4. 작동 동안, 기계는 자동적으로 용접, 자동적으로 복귀를 위한 주형을 보내고, 자동적으로 주형을 밖으로 보냅니다.

5. 확대되고 두껍게 된 알루미늄 프로파일 지지체는 안정적이고 단단하고 조정되도록 쉽습니다.

개관 :

장비는 다점 용접, 저장 시간, 노동이고 높은 효율에 유의합니다. 제품 상태와 고객 요구 사항에 따른 것 일반적으로 특화했습니다.

지나서 트랜스 :

그것은 더블 트랜스포머 형태, 단일 변압기 형태, 중파 형태와 주파수 변환형으로 만들어질 수 있습니다.

이명

군 이중 실린더의 수에 따른 것 :

그것은 4-20 실린더로 만들어질 수 있습니다.

제품 치수에 따른 것 : 그것은 만들어질 수 있습니다, 1m 넓고 1.35M이 바랍니다. 또는 1.5m 넓은, 1.35M 장기간, 또는 2m * 1.35M, 여러 가지 종류. 만약 그것이 로딩 상자 수단이면, 1.5m 넓은 * 1.35M 장기간 이내에 그것을 만드는 것은 더 좋습니다.

피딩하는 모드에 따른 것 :

그것은 손으로 추진되고 전면을 공급할 수 있고 후방이 자동적으로 죽고, 자동적으로 위 아래로 피딩되는 다이를 교환합니다.

또 다른 이름

받침대 스폿 용접기,                                                 받침대 가로행 용접공,                                           다중 머리 스폿 용접기,

멀티 스폿 용접공,                                                    메쉬 가로행 용접공,                                             멀티 실린더 스폿 용접기,

저장 랙 스폿 용접기

점 용접기,                                             기압 점 용접기,                 가로행 용접기,

터치 용접기,                                          맞댐 용접기,                                       공기 점 용접기,

다중 점 용접기,                                    중파 점 용접기,        공기인 용접기

용접기,                                                 고전력 점 용접기,                      정확성 점 용접기,

박판 금속 점 용접기,                                와이어 점 용접기,                       저항 점 용접기,

핵심 점 용접기,                                     AC 점 용접기,                                 3상 점 용접기,

스테인레스 강 점 용접기,                     아연 도금 강판 점 용접기,         주문 제작된 점 용접기,

특별한 점 용접기,                                        배터리 점 용접기,                 대만 점 용접기,

메쉬 점 용접기,                                      멀티 실린더 점 용접기,            받침대 점 용접기,

와이어 메쉬 점 용접기,                             DC 점 용접기,                             작은 점 용접기,

제품 설명

2. 트랜스의 온도 조절 장치를 냉각시키는 모든 적동광 물은 긴 서비스 라이프, 저소음, 안전과 편리한 사용이라는 유리한 입장에 있습니다.



A. 대만 트랜스 특징 : 충분한 용량, 더 큰 용접력과 더 강한 전도성.

비. 24 조업 시간을 보증하기 위해 정격 범위 이내에 사용될 수 있는 해역 순환식 냉각.

Ｃ. 게다가, 온도 조절 장치는 영향을 받는 것으로부터 전체 기계를 보호하기 위해 과부담으로 일하고 자동적으로 전력을 끊을 수 있습니다.

3.물 절약 강제 냉각 모드는 채택되고 기간 회로가 고전도성으로, 고전력 SCR 무접점 스위치와 저소비, 고온 자동 보호를 채택합니다.



4.투명한 워터 플로우 밸브는 대만으로 맞추어집니다. 받침대 용접공의 거의 100 실린더 + 솔레노이드 밸브 활동과 항온수의 다수가 있습니다. 이 도구로, 루트가 문제가 있는 것은 무엇이든지, 그것은 안전하게 그것을 발견하고 보기 쉽습니다,





스폿 용접의 원리



기술적인 매개 변수 :

机型 모델	定容量 정격 전력 KVA	腥王 입력 전압 Ｖ	率 공칭 주파수 HZ	最大短路流Maximum 단락 회로 전류 A
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
