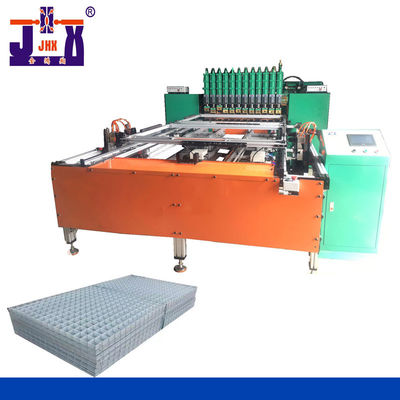

다중 헤드 스폿 용접 장비 12는 150KVA 박판 금속 스폿 용접기를 실린더를 답니다

다중 헤드 스폿 용접기 12 실린더 150KVA * 2

이 갠트리 타입 가로행 용접공으로의 도입

1. 받침대 용접기의 메인 머신은 380V, 150KVA * 2 트랜스, 실린더를 증가시키는 12가지 3층 힘이고, 기관총의 내부 폭은 1600MM 이고, 효과적 용접 폭은 1400MM 입니다.

2. 용접 메인 머신은 현재 제어함의 두 세트를 갖추고 있으며, 그것이 각각 6개 실린더와 1개의 주 변압기를 위해 사용됩니다. 일할 때, 2 트랜스는 서로에 영향을 미치고 용접 효율을 가속화하는 것 없이 각각 파이프를 위해 동시에 한 실린더와 함께 일할 수 있습니다.

3. 공급 장치에 대하여 : 그것은 상부 및 하부 다이 거래소의 방식, 공급을 위한 서보 모터의 2개 세트, PLC 프로그래밍과 맨-머신 인터페이스 표시 장치를 채택합니다. 매뉴얼 공급, 자동 피드 용접, 자동 재킹과 용수제거.

4. 용접되고 공급될 수 있는 메쉬의 상술은 다음과 같습니다 : 최대 너비는 1400MM이고 최대 길이가 1300MM입니다. 그것은 자유로이 이 범위 이내에 조정되고 제어됩니다.

5. 용접 결합 시간은 1-0.8 초에 대한 것이고 실린더 교대 시간이 0.4-0.5 초입니다.

6. 주 엔진의 강화된 필수적 받침대 철골 구조물은 단단하고 안정적입니다. 자동 피드 프레임 후막화와 편리한 단단하고 안정적인 확대 알루미늄 프로파일 조합.

개관 :

장비는 다점 용접, 저장 시간, 노동이고 높은 효율에 유의합니다. 제품 상태와 고객 요구 사항에 따른 것 일반적으로 특화했습니다.

지나서 트랜스 :

그것은 더블 트랜스포머 형태, 단일 변압기 형태, 중파 형태와 주파수 변환형으로 만들어질 수 있습니다.

이명

군 이중 실린더의 수에 따른 것 :

그것은 4-20 실린더로 만들어질 수 있습니다.

제품 치수에 따른 것 : 그것은 만들어질 수 있습니다, 1m 넓고 1.35M이 바랍니다. 또는 1.5m 넓은, 1.35M 장기간, 또는 2m * 1.35M, 여러 가지 종류. 만약 그것이 로딩 상자 수단이면, 1.5m 넓은 * 1.35M 장기간 이내에 그것을 만드는 것은 더 좋습니다.

피딩하는 모드에 따른 것 :

그것은 손으로 추진되고 전면을 공급할 수 있고 후방이 자동적으로 죽고, 자동적으로 위 아래로 피딩되는 다이를 교환합니다.

또 다른 이름

받침대 스폿 용접기,                                                 받침대 가로행 용접공,                                           다중 머리 스폿 용접기,

멀티 스폿 용접공,                                                    메쉬 가로행 용접공,                                             멀티 실린더 스폿 용접기,

저장 랙 스폿 용접기

점 용접기,                                             기압 점 용접기,                 가로행 용접기,

터치 용접기,                                          맞댐 용접기,                                       공기 점 용접기,

다중 점 용접기,                                    중파 점 용접기,        공기인 용접기

용접기,                                                 고전력 점 용접기,                      정확성 점 용접기,

박판 금속 점 용접기,                                와이어 점 용접기,                       저항 점 용접기,

핵심 점 용접기,                                     AC 점 용접기,                                 3상 점 용접기,

스테인레스 강 점 용접기,                     아연 도금 강판 점 용접기,         주문 제작된 점 용접기,

특별한 점 용접기,                                        배터리 점 용접기,                 대만 점 용접기,

메쉬 점 용접기,                                      멀티 실린더 점 용접기,            받침대 점 용접기,

와이어 메쉬 점 용접기,                             DC 점 용접기,                             작은 점 용접기,

성능 특성 :

1. 강화된 통합된 가교 구조. 상부 전극은 실린더의 3 층에 의해 압력을 받습니다. 단위 영역 당 압력은 용접 제품의 품질을 보증하도록 더 큽니다.
2. 실린더간 거리는 조정될 수 있고 실린더 호출의 수와 표준 데이터가 조정될 수 있습니다. 똑같은 기계에 다른 크기와 와이어 직경의 제품을 사용하는 것은 편리합니다.
3. 용접 이음의 각 그룹의 용접 파라미터는 각각 용접 결합 점을 다르게 하기 위해 개별적으로 조정될 수 있습니다. 용접전류는 완전히 장소에서 일치됩니다. 큰 용접 제품은 평평하고 용접 결합 점이 획일적이고 굳습니다.
4. 온도 조절 장치와 모든 적동광 수냉 변압기는 채택됩니다. 경향은 안정적입니다, 전기 용량이 충분하고, 오랫동안 영향을 받지 않을 것입니다. 과부하 운전은 전체 기계를 보호하기 위해 자동적으로 기계를 막을 수 있습니다.
5. PLC 프로그래밍, 디스플레이 화면. 그것은 직관적이고, 무작위로 설정될 수 있습니다.

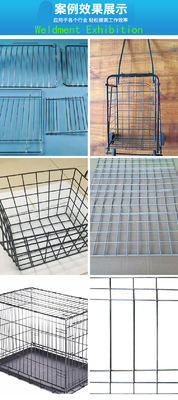

6. 그것은 넓게 금속 그물 세공, 선반, 보조 레일 네트와 저장 새장 상품의 용접에서 사용됩니다.

제품 설명

2. 트랜스의 온도 조절 장치를 냉각시키는 모든 적동광 물은 긴 서비스 라이프, 저소음, 안전과 편리한 사용이라는 유리한 입장에 있습니다.



A. 대만 트랜스 특징 : 충분한 용량, 더 큰 용접력과 더 강한 전도성.

비. 24 조업 시간을 보증하기 위해 정격 범위 이내에 사용될 수 있는 해역 순환식 냉각.

Ｃ. 게다가, 온도 조절 장치는 영향을 받는 것으로부터 전체 기계를 보호하기 위해 과부담으로 일하고 자동적으로 전력을 끊을 수 있습니다.

3.물 절약 강제 냉각 모드는 채택되고 기간 회로가 고전도성으로, 고전력 SCR 무접점 스위치와 저소비, 고온 자동 보호를 채택합니다.



4.투명한 워터 플로우 밸브는 대만으로 맞추어집니다. 받침대 용접공의 거의 100 실린더 + 솔레노이드 밸브 활동과 항온수의 다수가 있습니다. 이 도구로, 루트가 문제가 있는 것은 무엇이든지, 그것은 안전하게 그것을 발견하고 보기 쉽습니다,





스폿 용접의 원리



기술적인 매개 변수 :

机型 모델	定容量 정격 전력 KVA	腥王 입력 전압 Ｖ	率 공칭 주파수 HZ	最大短路流Maximum 단락 회로 전류 A
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
