| 원래 장소: | 광동, 중국 |
| 브랜드 이름: | Jin Hongxiang |
| 인증: | CE |
| 모델 번호: | 1510년 |
| Document: | Product Brochure PDF |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 수출 안전 나무 케이스 |
| 배달 시간: | 5-10일 또는 협상 |
| 공급 능력: | 달 당 50 세트/세트 |
| 상태: | 새롭습니다 | 적용 가능한 산업: | 건축용 파이프, 가공품, 자동차 판금, |
|---|---|---|---|
| 핵심 구성 요소의 보증: | 1년이요 | 핵심 구성 요소: | PLC, 정밀 서보, 로봇 본체, 용접 전원 공급 장치, 제어 캐비닛 |
| 상품 이름: | 산업용 6축 암 용접 로봇 | 보증: | 1년이요 |
| 핵심 판매 요소: | 유연하고 안정적이며 내구성이 뛰어난 고정밀 | (KG에) 짓누르세요: | 170 |
| 전압: | 380V | 경향: | 50-60HZ |
| 차원: | 550*785*410mm | 용법: | 용접 |
| 장점: | 고속 안정성 | 작업 유형: | 소프트웨어 |
| 최대 붐 확장: | 1500mm | 특징: | 완전 자동, 임의 동작 프로그래밍 |
| 기능: | 자동용접 | 입력 전원: | 380V,50/60HZ |
| 애프터 서비스는 제공되었습니다: | 무료 예비 부품, 비디오 기술 지원, 온라인 지원 | 공항: | 심천, 중국 |
| 강조하다: | 1500MM 용접 아암 로봇,레이저 용접 아암 로봇,로봇을 용접하는 완전 자동 레이저 |
||
용접 제품은 알루미늄, 스테인레스 강과 전자적 금속 분입니다,
그것이 가늘거나 작고, 더 높은 용접 요구조건을 요구합니다. 일반적으로,
레이저 용접 로봇은 사용될 수 있습니다.

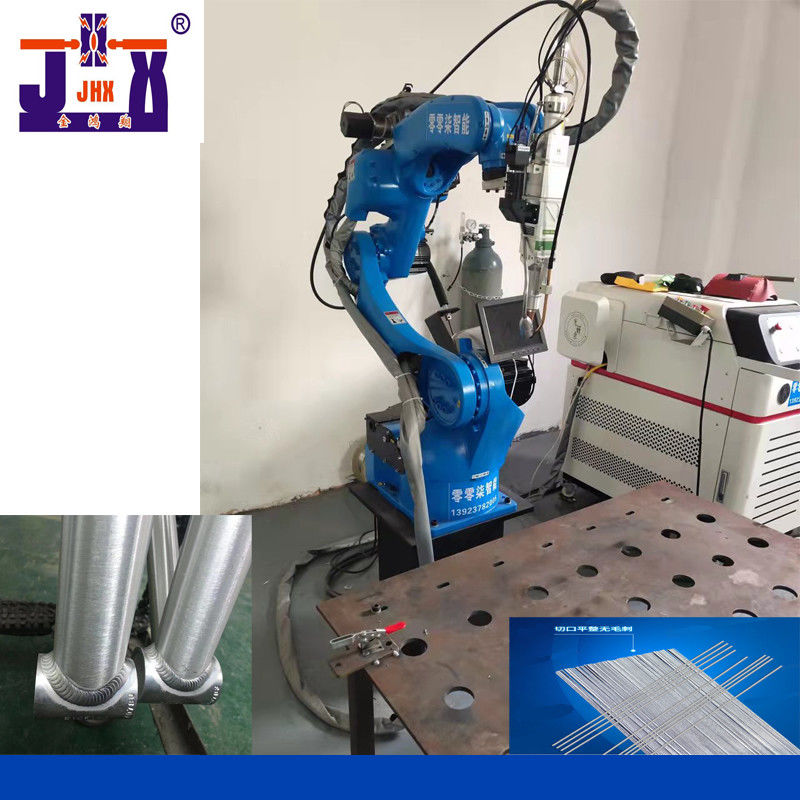

이 레이저 용접용 로보트의 최고 구성 :
| 구성명 | 길조 느낌 | 양 | |||
| 로봇 본체 | 카르노푸. CRP-RH14-10-W, 1.44m 날개폭, 로드 20KG | 1개 세트 | |||
| 제어 캐비넷 | CRP (G4 세대)은 제어 통합 관리 상자, 여섯 주축 연계를 운전합니다. | 1개 세트 | |||
| 보호하는 트랜스 | 반대 간섭 차단 보호 트랜스는 제어기에서 설립되었습니다 | 1PS | |||
| 인터커넥트 라인 | 6m 제어 라인을 연결시킵니다 | 1개 그룹 | |||
| 티칭 펜던트의 프로그램을 짜기 | 6 미터 라인 티칭 펜던트, 터치 디지털 표시 | 1PS | |||
| 제어함을 시작하세요 | 표준 조보식 제어함, 6m 선 | 1PS | |||
| 레이져 용접기 | 한의 유레밍 1500W 레이져 용접기 | 1개 세트 | |||
| 용접기 부속물 패키지 | 용접기 부속물 패키지 | 1개 그룹 | |||
| 레이저 헤드 | 자동용접 (상하이 개선된 레이저)을 위해 특별합니다 | 1개 그룹 | |||
| 저수 탱크 | 저수 탱크에 구축됩니다 | 1개 세트 | |||
| 토대를 탑재하는 로봇 | 20 밀리미터 두꺼운 탄소강판의 용접과 기계가공 | 1PS | |||
로봇 본체의 성능 특성
· 날개폭은 1.44 미터입니다. 디자인은 대단히 소형이고, 유연하게 지상 또는 업사이드 다운에 설치될 수 있습니다.
· 큰 작업 공간, 빨리 주행속도와 높은 되풀이된 위치 결정 정밀도로, 그것은 광범위한 용접 적용에 적합합니다.
· 제어 시스템으로부터 독립한 안전 비상 중지 보드는 갖추고 안전릴레이 회로가 더블-서킷 비상이 비상 정지의 신뢰성을 보증하기 위해 멈춘다고 규정하기 위해 채택됩니다.
· 로봇 본체는 대단히 탄력적 특별한 케이블을 채택합니다.
· 짜맞춘 3상 변압기는 더 안정적인 전원 공급기를 촉진하기 위해 분리되는 것으로 380V와 220V를 법니다. 짜맞춘 3상 필터는 효과적으로 EMC와 EMI의 성능을 개선할 수 있습니다.
· 로봇 본체는 용접 요구를 만족시키기 위해 이중 회로 가스도관과 함께 있습니다.
· 6 주축 중간 구멍의 내경은 44 밀리미터입니다, 그것이 워터-쿨링 횃불과 벨로즈 횃불을 위한 설치 조건을 충족시킬 수 있습니다.
· 대단히 탄력적 용접용케이블은 짜맞춥니다.
용접 워크피스
로봇 본체 기술적인 매개 변수
| 모델 | CRP-RH14-10-W | |
| 팔 형식 | 수직 여러옹이점 | |
| 자유도 | 6 주축 | |
| 최대 적재 중량 | 10KG | |
| 되풀이된 위치 결정 정밀도 | ±0.08mm | |
| 최대 도달한 거리 | 1454 밀리미터 | |
| 로봇 본체 체중 | 170KG | |
| 설치 모드 | 땅, 업사이드 다운 장착, 벽 장착 | |
|
최대 왕복거리
|
주축 1 | 땅 / 업사이드 다운 mounting-167' ~167', 벽 장착 -30' ~30' |
| 주축 2 | -155' ~90' | |
| 주축 3 | -175' ~240' | |
| 주축 4 | -190' ~190' | |
| 주축 5 | -105' ~130' | |
| 주축 6 | -105' ~130' | |
|
최대축
|
주축 1 | 169' /s |
| 주축 2 | 169' /s | |
| 주축 3 | 169' /s | |
| 주축 4 | 301' /S | |
| 주축 5 | 220' /s | |
| 주축 6 | 743' /S | |
|
허용
|
주축 4 | 20N.m |
| 주축 5 | 5 20N.m | |
| 주축 6 | 11N.m | |
|
허용
|
주축 4 | 0.5kg.m2 |
| 주축 5 | 0.5kg.m2 | |
| 주축 6 | 0.16kg.m2 | |
|
설치
|
대기 온도 | 0~45C |
| 상대 습도 | 20~80% (비결노 상태) | |
| 진동 | 0.5G 이하 | |
| 다른 사람 | 로봇 설치는 다음으로부터 떨어져 있어야 합니다 가연성이거나 부식성인 액체 또는 가스 . 전기적 간섭원들 |
|
| ip 레벨 | 신체 IP54, 손목 IP67 | |
| 장점 특징 | 소형 구조, 고속도,고 정밀도, 높은 팽창성과 용이한 작동, | |
| 애플리케이션 | Welding.cutting.assembly.handling, marking.grinding |
